中小型焊机系列

真空电子束焊机是利用高速运动的电子束流轰击工件的原理进行焊接加工的一种比较精密的焊接设备,它代表了目前最高性能的焊接水平。真空电子束焊在焊接过程中利用定向高速运动的电子束流撞击工件使动能转化为热能而使工件熔化,形成焊缝。

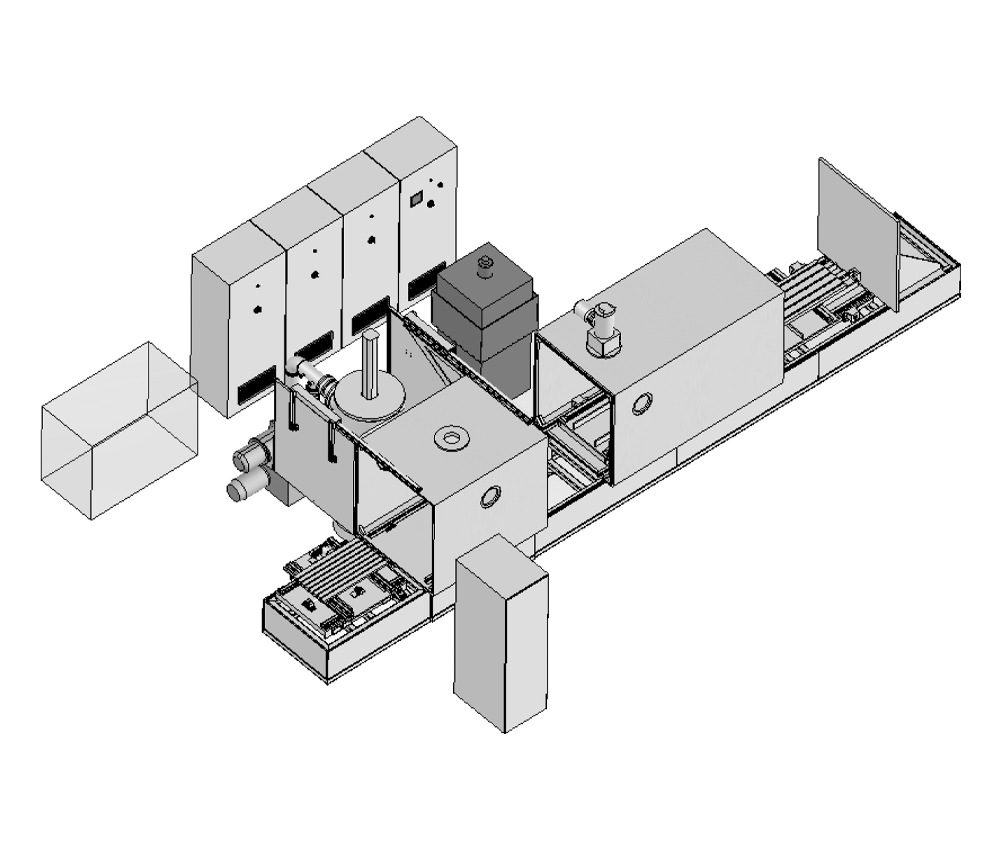

主要配置

电子枪及电源系统

真空系统

焊接室系统

电子束对中观察系统

工作台系统

CNC控制系统

制冷水循环系统

高压电源

总控系统

卧式水平或立式旋转工作台(选配)

参数性能

系列

焊接高压

焊接功率

加速电压稳定性

束流稳定度

聚焦电流稳定度

SEBW(G)60

0-60KV

0-15KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)70

0-70KV

0-15KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)80

0-80KV

0-20KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)90

0-90KV

0-25KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

  • 1、上述型号为通用型焊机大类分类,参数可调,有双轴联动、三轴联动可供选择;箱体实际尺寸取决于工件尺寸、所需的运行范围、工艺及外壳要求特殊定制。
  • 2、设备具有基本标准型(PLC控制)和精密数控型号(计算机CNC控制)。
  • 3、电子束焊接参数(高压、束流、聚焦、配置、说明)、机械运动轴参数(X、Y、Z轴的运动轨迹、速度)均可在CNC编程控制。
  • 4、设备基本配置X/Y直线工作台、旋转工作台机械运动系统。
  • 5、机械系统强度好、刚性高,直线运动及旋转运动具有精密的定位精度及重复定位精度。
  • 6、具有手动、自动示教功能、手摇脉冲步进、编程自动运行控制功能,设备具有过流、限位、报警、安全互锁等保护功能。
  • 应用

    航空、航天、核工业、军工、大型钢厂、海洋船舶等。

    技术优点

    真空电子束焊机焊接时,能量密度高(约10⁸瓦/厘米²),焊缝深宽比大,热影响区小,无需填充金属,对于高质量的工业产品具有很高的 焊接速度,焊接大厚度材料一次性穿透;真空条件下焊接,很好的避免了在焊接过程中的工件氧化;可靠性及重复性好,工艺参数调节范围 广和适应性强、可焊材料多。

    空间小
    焊接速度快,穿透力高
    可穿插调整工件位置,实时监控焊接过程

    技术特点

  • 专业化高能量密度直热式电子枪、具有先进的电子光学性能。
  • 20KHZ高频高压电源,具有电子束流快速截止控制性能,快速关断保护功能。
  • 电子束参数及机械运动采用先进的CNC数控控制。
  • 设备真空系统采用国内外知名品牌产品,真空效率高。
  • 设备采用模块化设计制造、标准化及可靠性高。
